Небольшое, но шустрое точило Калибр, с гибким валом
Точило в хозяйстве - нужная вещь. Его присутствие среди инструментов незаметно и обыденно, но отсутствие сразу дает о себе знать потерей времени и сил. Я это остро почувствовал, когда после переезда лишился старого точила. Что бы восстановить функционал, купил небольшой станок, хорошо подходящий для условий квартиры. О нем и будет обзор.
Станок заказывал с алиэкспресс, но у русской компании, со склада в Москве.
Бесплатная доставка, в отделение СДЭК в Белгороде дошло быстро, буквально за несколько дней.
Бренд Калибр
Модель ТЭ+ВГ-160
Характеристики:
- Мощность 160 Ватт;
- Количество оборотов вала 0-10000 об/мин.;
- Диаметр круга 75 мм;
- Толщина круга 17 мм;
- Номинальное напряжение 220В;
- Частота 50 Гц;
- Номинальная потребляемая мощность - 160 Вт.;
- Посадочный диаметр 10 мм;
- Уровень вибрации 2,1 м/с2
- Электродвигатель однофазный коллекторный;
- Габариты в упаковке (ДхШхВ)270х175х220 мм
Вес (брутто/нетто) 3.2/2.8 кг Более подробные характеристики в скане иснтрукции ниже.
Внешний вид посылки.
Картонный коробок с краткой информацией о точиле.
Содержимое.
Инструкция, гарантия.

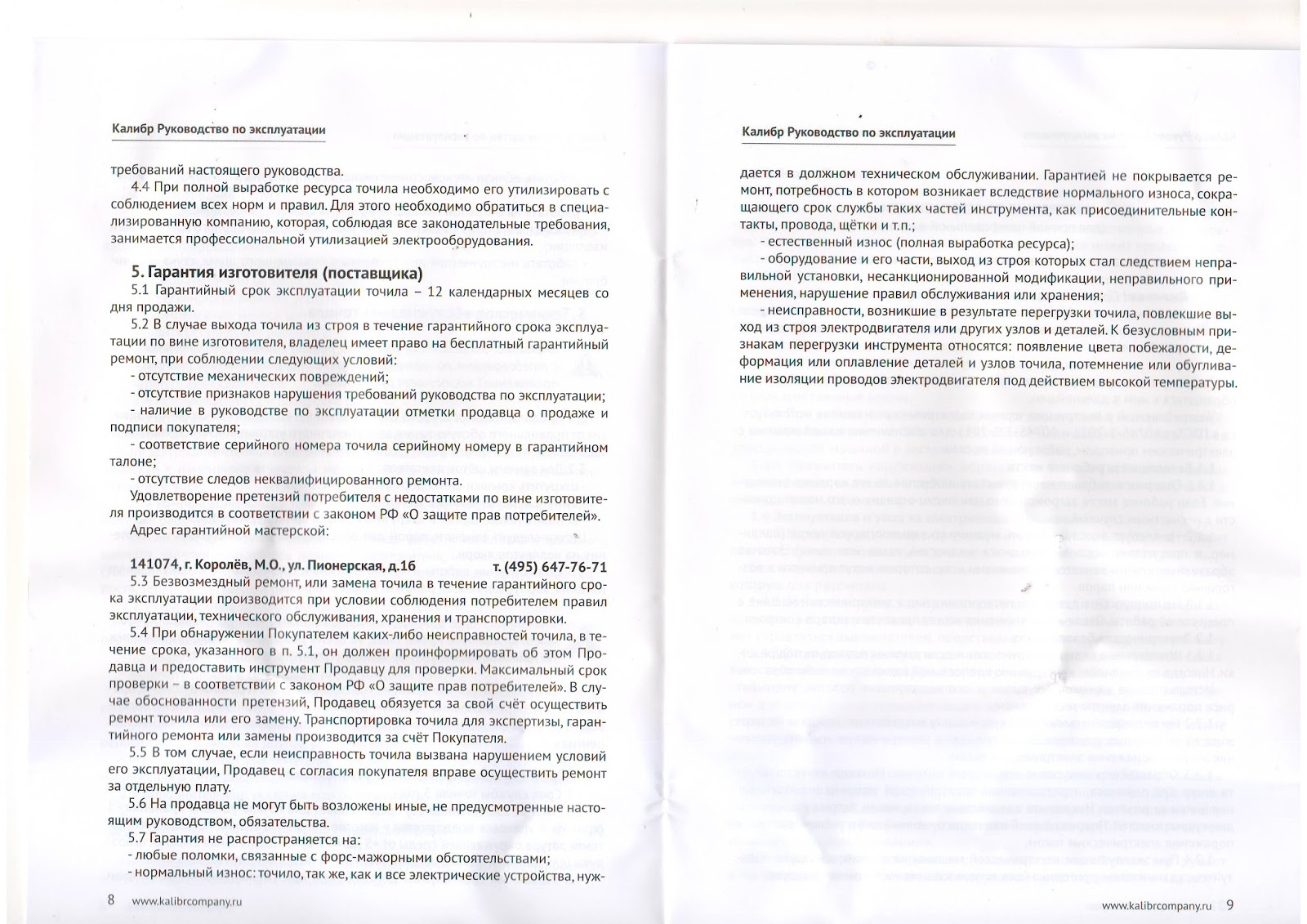

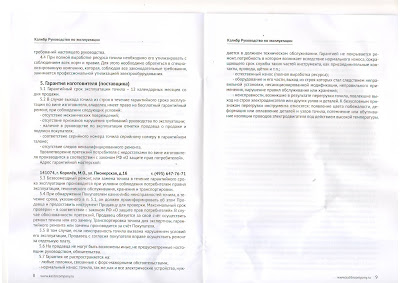

Скан инструкции.
Гибкий вал метровой длинны.
Крепеж защитных экранов
Сменные цанги головки гибкого вала, инстрмент для их установки/замены и элементы крепления защитных экранов.
Защитные экраны. Сделаны из полистирола.

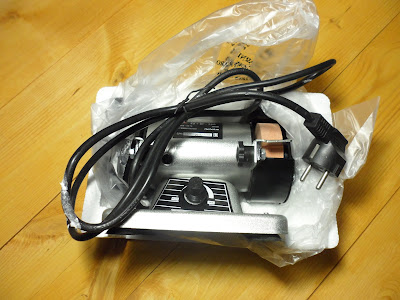

Сам станок
Провода около полутора метров.
На нижней стороне основания, антивибрационные опоры.
Станок очень компактный. Свободно размещается на половинке листа А4.
Снимаем боковую крышку защитного кожуха.
И снимаем с оси вала шлифовальный круг.
Таким же образом и полировальный.
Полностью в сборе.
Узел крепления экрана более детально.
Тросик вала имеет квадратный профиль, сторона 2 мм.
Сменные цанги под насадки разного диаметра, ключ и шестигранник для их замены, сверла.
В руке. Вал не бьет. Малые размеры позволяют работать в трудно доступных местах.
Старая мора с лезвием из углеродистой стали. Половина лезвия отполирована.
Немного макрофотографий.
Шлифовальный круг.
Полировальный круг.
Корпус
Вопрос о хранении/размещении точила мне помогли решить вот эти две старые петли.
Их я снял при утилизации старого шкафа, и сохранил из-за необычной конструкции. И как видно не зря - пригодились.
Нарезаем на петлях резьбу.
Вырезаем пазы в полке, для установки петель заподлицо.
Прикручиваем станок болтами к петлям. Дополнительный крепеж не требуется, полку повесил, под небольшим углом - точило самое себя прижимает к поверхности гравитацией.
В сложеном состоянии.
Под ноутбуком.
В такой позиции можно работать гибким валом.
На досуге, пытаюсь понемногу шить из кожи. И здесь точило имеет много применений.
Подготавливаем кожу, инструмент, нитки.
Кроим.
Срезаем фаски фаскорезом.
Можно и сточить, но нужен простой ограничитель.
Делаем разметку под отверстия.
Делаем отверстия. Для очень толстой кожи (свыше 4 мм) такой способ пробивки отверстий порой единственно возможный.
Вшиваем змейку.
Получился такой простой, незамысловатый пенал.
Еще, полировальный круг, можно использовать для искусственного состаривания кожи.
Используя специальные насадки и вал, можно быстро и хорошо полировать торцы кожи.
Работа с абразивами неизменно приводит к появлению большого количества пыли. Что бы этого избежать в квартире, я придумал небольшое приспособление - насадку на пылесос, для отсоса пыли из рабочей зоны.
Это простейшая конструкция. В идеале, я хотел ее изготовить из алюминиевой трубы, но не нашел подходящей.
Вот так выглядит в сборе.
Станок хорошо использовать для заточки сверл.
Вот нашел безобразно сточенное, лысое сверло.
Немного реанимировал его на точиле. Результат далек от совершеннства. но теперь им по крайней мере можно сверлить.
Конечно, для более качественной и точной заточки нужно пользоваться специальными приспособлениями. Их большое количество конструкций, но подумываю о создании по подобию, изображенной ниже.
Картинка из интернета.

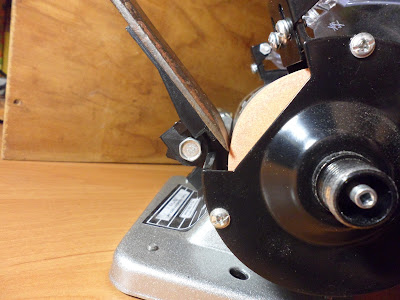

У каждого диска есть рабочие упоры. Они регулируются в довольно широком диапазоне
Но они удобны не для вех случаев использования.
Под себя смоделировал более длинный упор, с отличной конфигурацией. У которого сзади крепится маленький неодимовый магнит, для мягкой фиксации затачиваемого иснтрумента.
Из недостатков, отмечу, что шлифовальный диск немногим превышает диаметр самого мотора. Это конструктивная особенность - плата за компактность. Хотя и ее можно обойти сняв кожух - толщины диска хватает для обточки под очень острым углом. Но и это лишнее - для заточки ножей я использую китайский клон Edge Apex.
Выводы: Компактный, тихий, многофункциональный и с регулиремыми оборотами - отличный аппарат. Станок покрывает 90% моих бытовых и хозяйственных нужд, хобби. Я доволен.
